Come scegliere un produttore affidabile di jack e patch panel Keystone

Una fabbrica affidabile di componenti per cablaggi strutturati può essere confermata in tre modi: produce internamente l'intera famiglia di prodotti, dai connettori toolless e jack keystone ai pannelli di connessione e piastre frontali, possiede certificazioni riconosciute come UL, CE, RoHS e ISO9001 e può mostrare record di qualità tracciabili per ogni lotto di produzione. Gli acquirenti che controllano questi tre punti prima di effettuare un ordine evitano la maggior parte dei problemi di approvvigionamento riscontrati nell'approvvigionamento di cavi di rete, tra cui dimensioni delle porte incoerenti, placcatura dei contatti instabile e codifica colore non corrispondente tra gli accessori.

Produzione di spine senza utensili, spine senza utensili RJ45 schermate e connettori RJ45

Una fabbrica di connettori senza attrezzi costruisce connettori RJ45 che terminano su un cavo senza uno strumento di crimpatura, utilizzando un meccanismo di bloccaggio a molla o a vite invece delle lame di perforazione presenti su una linea di fabbrica di connettori RJ45 tradizionale. Questo è importante per gli installatori perché una spina a crimpare standard dipende fortemente dalla calibrazione dell'utensile, mentre un connettore senza utensili mantiene la terminazione coerente da tecnico a tecnico sul posto.

Placcatura dei contatti

Le affidabili fabbriche di connettori senza utensili utilizzano la placcatura in oro sui pin di contatto, comunemente nell'intervallo da 15 a 50 micro pollici, per resistere all'ossidazione e mantenere stabile la perdita di inserzione durante cicli di accoppiamento ripetuti.

Versioni schermate

Una fabbrica di connettori RJ45 schermati senza attrezzi aggiunge un guscio metallico e un percorso del cavo di drenaggio attorno al blocco di contatti, necessario ovunque il cablaggio passi vicino a motori, reattori di illuminazione o linee elettriche industriali che generano EMI.

Tolleranza abitativa

La tolleranza dello stampaggio a iniezione sull'alloggiamento della spina controlla la fermezza con cui il dispositivo di chiusura scatta in un jack keystone o in una porta del pannello di connessione, il che rappresenta un modo semplice per giudicare la qualità dell'utensile durante un audit di fabbrica.

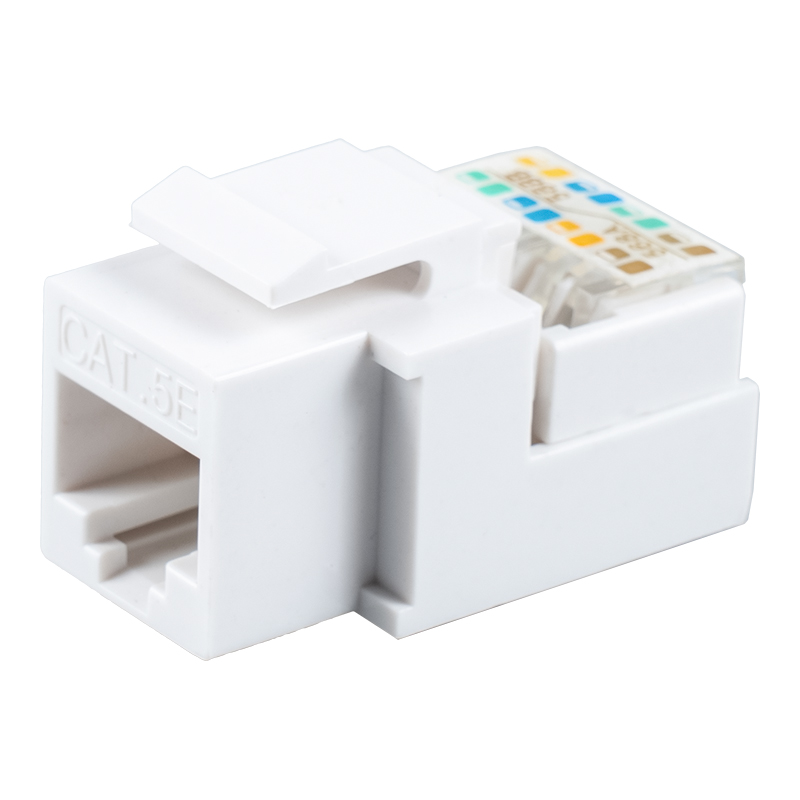

Opzioni jack Keystone, jack modulare e jack Keystone a 90 gradi

Una fabbrica di jack keystone e una fabbrica di jack modulari descrivono effettivamente la stessa famiglia di prodotti, poiché il fattore di forma keystone è l'inserto modulare che si inserisce in una piastra frontale o in un pannello di connessione. La principale decisione progettuale che gli acquirenti devono affrontare è tra un jack con ingresso diritto e un jack keystone a 90 gradi, che instrada il cavo lateralmente per installazioni in cui la profondità della parete o del mobile è limitata.

Caratteristica	Presa trapezoidale standard	Jack trapezoidale da 90 gradi
Direzione di uscita del cavo	Schiena dritta	Lato inclinato
Migliore adattamento	Pannelli di permutazione aperti, scatole a muro standard	Scatole con fondo poco profondo, piastre frontali a basso profilo
Metodo di terminazione	Punch Down IDC a 180 gradi	Punch Down IDC a 180 gradi
Cicli di accoppiamento nominali tipici	750 cicli per riferimento TIA-568	750 cicli per riferimento TIA-568

Durante la verifica di una fabbrica di martinetti trapezoidali, chiedere il grado di fiamma della resina dell'alloggiamento. La plastica classificata UL94V-0 è la linea di base richiesta dalla maggior parte delle specifiche dei data center e dovrebbe essere coerente sia nella versione con jack keystone diritto che in quello a 90 gradi.

Capacità di produzione di pannelli patch e piastre frontali

Una fabbrica di pannelli di permutazione ha bisogno di linee di stampaggio dei metalli e di verniciatura a polvere per produrre telai coerenti a 24 e 48 porte, poiché un pannello deformato o disallineato altera la spaziatura delle porte su un intero rack. Una fabbrica di frontalini lavora su scala più piccola ma necessita comunque della consistenza dello stampo, perché un frontale che non è a filo con il muro è uno dei reclami più comuni sollevati dagli installatori.

Gli acquirenti che acquistano entrambi i prodotti da un unico fornitore beneficiano di ritagli per le porte abbinati, poiché è garantito che un jack keystone della stessa fabbrica si incastri nel pannello di connessione e nella piastra frontale senza un adattatore secondario.

24/48

Conteggi comuni delle porte del pannello di permutazione

da 1 a 6

Design delle porte per piastra frontale

1U/2U

Altezze standard dei pannelli rack

Gamma di prodotti per cablaggio strutturato principale

Le famiglie di prodotti a cui si fa riferimento in questa guida vengono fabbricate insieme su un unico piano di produzione, il che mantiene le dimensioni delle porte, la placcatura e i colori dell'alloggiamento coerenti in tutta l'installazione.

Spina senza attrezzi

Connettore

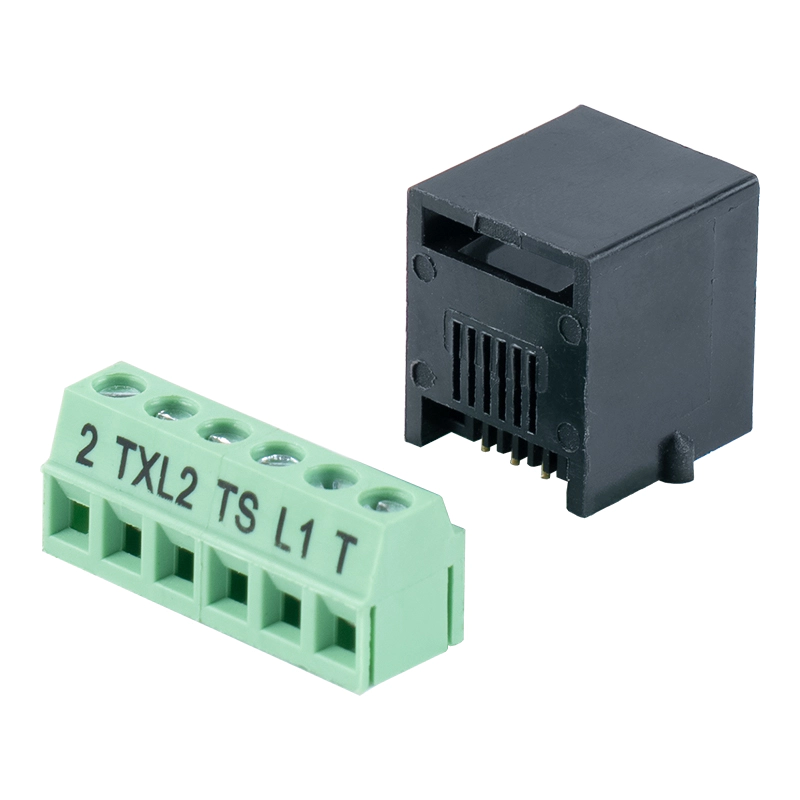

Jack Chiave di volta

Jack

Piastra frontale

Montaggio a parete

Pannello d'interconnessione

Prodotto a scaffale

Gestore dei cavi

Accessorio

Accessori per gestione cavi, scatola di montaggio, scatola inferiore e accoppiatore in linea

Oltre al connettore e al jack stesso, un ordine di cablaggio completo solitamente include diverse categorie di accessori che un singolo stabilimento di gestione dei cavi può fornire insieme.

Gestore dei cavi
I gestori di cavi orizzontali e verticali mantengono i cavi di connessione organizzati sopra e sotto un pannello di connessione, riducendo la tensione sulle porte terminate e rendendo i movimenti o le modifiche successivi molto più veloci da tracciare.
Scatola di montaggio
Una fabbrica di scatole di montaggio produce scatole di superficie che sostengono una piastra frontale su cartongesso o cemento dove non esiste cavità nel muro, comune nei progetti di retrofit e negli edifici industriali.
Casella inferiore
Una scatola inferiore è la custodia da incasso inserita in una parete prima della finitura e una fabbrica di scatole inferiori deve corrispondere alle dimensioni di apertura alla gamma di piastre frontali a cui sarà abbinata.
Accoppiatore in linea
Una fabbrica di accoppiatori in linea produce piccoli connettori a cilindro utilizzati per unire due cavi da un'estremità all'altra, il che è spesso più pratico che respingere un cavo attraverso una parete o un soffitto completati.

IP68

Fabbrica di connettori IP68 per applicazioni esterne e industriali

Una fabbrica di connettori IP68 costruisce varianti sigillate delle stesse famiglie di jack e connettori keystone da utilizzare all'esterno dell'involucro dell'edificio. Secondo la norma IEC 60529, un grado di protezione IP68 significa che l'alloggiamento è completamente ermetico alla polvere e rimane protetto dall'immersione continua in acqua oltre un metro di profondità, che è il punto di riferimento per le corse CCTV esterne, le linee di automazione industriale e le apparecchiature wireless sui tetti.

Poiché la guarnizione di tenuta aggiunge spessore attorno al corpo del connettore, una fabbrica di connettori IP68 dovrebbe confermare che il prodotto si adatta ancora alle piastre frontali e alle scatole inferiori standard o fornire insieme ad esso un involucro corrispondente classificato per esterni.

Riferimento alla larghezza di banda nelle categorie di cavi

I jack e i pannelli di permutazione Keystone sono classificati per corrispondere alla categoria di cablaggio in rame a cui terminano. La tabella seguente allinea la larghezza di banda certificata per ciascuna categoria come definita nella documentazione di riferimento TIA-568, che è la cifra che una fabbrica dovrebbe essere in grado di quotare per qualsiasi jack o pannello nel suo catalogo.

100 MHz Cat5e

250 MHz Cat6

500 MHz Cat6A

600 MHz Cat7

2000 MHz Cat8

Dove si trovano i punti di controllo del controllo qualità nella produzione

Le fabbriche di cablaggio strutturato in genere ripartiscono l'ispezione in quattro fasi anziché fare affidamento su un unico controllo finale. L'ispezione delle materie prime esamina i lotti di rame e resina, i test in corso d'opera controllano la precisione della punzonatura IDC e lo spessore della placcatura durante il ciclo, i test pre-spedizione coprono la mappatura dei cavi e la perdita di inserzione sulle unità finite e un controllo dell'imballaggio conferma l'etichettatura e il conteggio delle porte prima che il cartone venga sigillato.

Ispezione delle materie prime, 20%.

Test in corso, 35%.

Test pre-imbarco, 30%.

Controllo dell'imballaggio, 15%.

4 fasi

Lista di controllo per la valutazione di fabbrica prima di effettuare un ordine

La gamma di prodotti si sovrappone. Confermare che la fabbrica produce internamente spine senza utensili, prese trapezoidali, pannelli di connessione e piastre frontali anziché commercializzarli da fornitori separati.
Insieme di certificazione. Richiedi i documenti UL, CE, RoHS, CSA e ISO9001 attuali e confronta i numeri dei certificati con il database dell'organismo emittente.
Test del campione. Richiedi una mappatura dei cavi e un rapporto sulla perdita di inserzione su un piccolo lotto di campioni prima di impegnarti in un ordine di container.
Accessorio matching. Verificare che le scatole di montaggio, le scatole di fondo e gli accoppiatori in linea della stessa fabbrica siano adatti alle piastre frontali e ai martinetti dello stesso catalogo.
Opzioni classificate per esterni. Se qualsiasi parte del progetto è esterna, verificare che siano disponibili un connettore e un involucro con grado di protezione IP68 dalla stessa linea di produzione.

L'approvvigionamento di martinetti keystone, pannelli di permutazione, connettori toolless e relativi accessori da un unico stabilimento riduce il rischio di discrepanze dimensionali e fornisce un unico punto di contatto per i registri di certificazione e i rapporti di test. Rivedere la lista di controllo di cui sopra durante un audit di fabbrica è un modo pratico per confermare che un fornitore può supportare un progetto dal primo campione fino alla produzione dell'intero contenitore.
